Défibrillateur Zoll AED Plus : Guide Technique Complet

Introduction

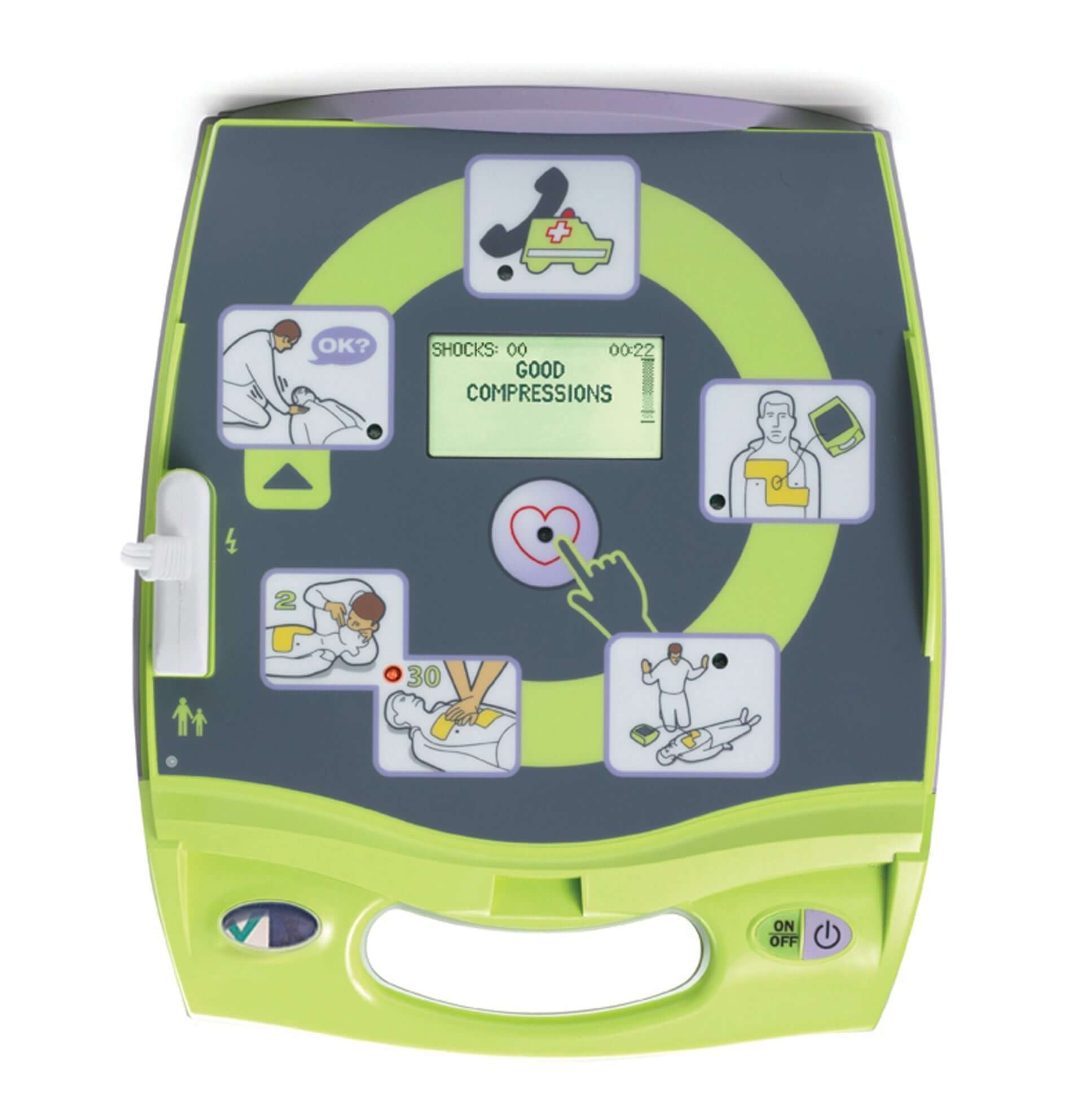

Le Zoll AED Plus est un défibrillateur externe automatisé conçu pour être utilisé par des secouristes formés et non formés en cas d’arrêt cardiaque soudain. Son système de guidage interactif permet d’assister l’utilisateur à chaque étape du processus de réanimation. Voici un guide détaillé de ses fonctionnalités, spécifications techniques et des procédures essentielles, notamment le remplacement des piles.



---



1. Caractéristiques Techniques



Le Zoll AED Plus est conçu pour offrir une assistance optimale grâce à plusieurs fonctionnalités avancées :



Spécifications générales :



• Mode : Entièrement automatique ou semi-automatique
• Technologie de guidage RCR : Real CPR Help avec feedback en temps réel sur la profondeur et le rythme des compressions
• Écran LCD : Affiche les instructions, le temps écoulé, les chocs délivrés et le tracé ECG
• Capacité de stockage : Jusqu'à 7 heures de données ECG et événements
• Indice de protection (IP55) : Protégé contre la poussière et les projections d’eau
• Température de fonctionnement : 0°C à 50°C
• Poids : Environ 3,1 kg
• Alimentation : 10 piles lithium 123A
• Électrodes : CPR-D-padz (adultes) et électrodes pédiatriques disponibles



---



2. Fonctionnement du Zoll AED Plus



Déploiement du DEA en cas d’urgence :



1. Allumer l’appareil en appuyant sur le bouton ON/OFF.
2. Appliquer les électrodes sur la poitrine nue du patient en suivant le schéma indiqué.
3. Attendre l’analyse du rythme cardiaque (ne pas toucher la victime).
4. Si un choc est recommandé, l’appareil délivrera automatiquement une décharge électrique (mode entièrement automatique) ou demandera d’appuyer sur le bouton CHOC (mode semi-automatique).
5. Suivre les instructions vocales et visuelles pour réaliser la réanimation cardio-respiratoire (RCR).
6. Continuer jusqu’à l’arrivée des secours ou jusqu’à ce que l’appareil indique d’arrêter.



---



3. Durée de Vie et Expiration des Composants



Le Zoll AED Plus nécessite un entretien régulier pour garantir son bon fonctionnement.



Composant	Durée de vie	Remplacement
Électrodes CPR-D-padz	5 ans	Après chaque utilisation ou à expiration
Batteries (piles lithium 123A)	5 ans en veille	Remplacer lorsque l’appareil l’indique
Auto-tests	Quotidien	Vérifier l’indicateur d’état



Note : L’appareil effectue automatiquement des auto-tests quotidiens. Un indicateur « X » rouge signifie une anomalie.



---



4. Remplacement des Piles du Zoll AED Plus



Quand remplacer les piles ?



• Tous les 5 ans (en veille)
• Dès que l’appareil émet un signal sonore ou affiche “Remplacer les piles”
• Après chaque utilisation si un choc a été délivré



Procédure de remplacement des piles



1. Vérifier que l’appareil est éteint avant d’ouvrir le compartiment des piles.
2. Retirer toutes les piles usagées en même temps. Ne pas mélanger avec des piles neuves.
3. Insertion des piles neuves :
   • Commencer par la colonne de gauche, de haut en bas.
   • Ensuite, insérer les piles dans la colonne de droite, de haut en bas.
   • Finir par les deux piles centrales.
4. Appuyer sur le bouton du compartiment des piles pour valider l’installation.
5. Vérifier que l’appareil affiche une coche verte dans l’indicateur d’état.
6. Si un bip persiste ou qu’un “X” rouge apparaît, effectuer un test manuel en maintenant le bouton ON/OFF enfoncé pendant 5 secondes.



Pour suivre un guide vidéo suivez le lien suivant: https://www.youtube.com/watch?v=GpYAxs2OHaU





---



5. Nettoyage et Entretien



• Nettoyage : Utiliser un chiffon doux avec alcool isopropylique 90 %, eau savonneuse ou solution d’eau de Javel diluée (30 ml/litre d’eau).
• Éviter les abrasifs et solvants agressifs (acétone, butanone).
• Ne pas immerger l’appareil dans l’eau.
• Ne pas tenter d’ouvrir ou de démonter l’appareil – risque d’électrocution.



---



6. Dépannage : Problèmes Courants et Solutions



Problème	Solution
Échec de l’auto-test	Effectuer un test manuel (maintenir ON/OFF 5 sec). Si échec, ne pas utiliser l’appareil.
“X” rouge dans la fenêtre d’état	Vérifier la connexion du câble des électrodes et tester l’appareil.
Bips sonores en veille	Remplacer immédiatement les piles.



---



7. Avis des Utilisateurs et Comparaison avec d’Autres DEA



Les retours des utilisateurs sur le Zoll AED Plus sont majoritairement positifs, en raison de sa robustesse et de son système de guidage interactif. Toutefois, certains points à considérer :



Points forts :



✅ Feedback en temps réel pour la RCR
✅ Électrodes longue durée (5 ans)
✅ Alimentation standard (piles 123A disponibles en magasin)
✅ Indicateur d’état facile à surveiller



Points faibles :



❌ Temps de charge du choc légèrement plus long que certains modèles récents
❌ Coût des électrodes et des batteries



---



Conclusion



Le Zoll AED Plus est un choix idéal pour les lieux publics, entreprises et services d’urgence, offrant un guidage optimisé pour les secouristes novices et expérimentés. Son entretien est simple, mais nécessite une surveillance régulière des piles et électrodes.



Recommandation :



✔ Vérifier le statut de l’appareil chaque mois
✔ Remplacer les piles et électrodes à temps
✔ Former les utilisateurs pour un usage optimal



---
